Topología en Anillo

La topología de anillo se compone de un solo anillo formado por computadoras y cables. El anillo, como su propio nombre indica, consiste en conectar lineal mente entre sí todos los ordenadores, en un bucle cerrado. La información se transfiere en un solo sentido a través del anillo, mediante un paquete especial de datos, llamado testigo, que se transmite de un nodo a otro, hasta alcanzar el nodo destino.

El cableado de la red en anillo es el más complejo, debido por una parte al mayor coste del cable, así como a la necesidad de emplear unos dispositivos denominados Unidades de Acceso Multiestación (MAU) para implementar físicamente el anillo.

Funcionamiento de la Topología de Anillo:

La topología de anillo mueve información sobre el cable en una dirección y es considerada como una topología activa. Las computadoras en la red retransmiten toda la información que reciben y la envían a la siguiente computadora en la red. El acceso al medio de la red es otorgado a una computadora en particular en la red por un "token". El token circula alrededor del anillo y cuando una computadora desea enviar datos, espera al token y posiciona de él. La computadora entonces envía los datos sobre el cable, a la computadora destino y esta envía un mensaje de vuelta diciendo que los datos se recibieron correctamente. La computadora que transmitió los datos, crea un nuevo token y los envía a la siguiente computadora, empezando el ritual de paso de token o estafeta (token passing) nuevamente.

Cada computadora tiende estar unida de una forma única. Cuando algún mensaje es enviado, este viaja a través de computadora en computadora. Cada una de ellas examina la dirección de destino. Si el mensaje no está direccionado a ella, reenvía el mensaje a la próxima computadora, y así hasta que el mensaje encuentre la computadora destino. Si se daña el cable, la comunicación no es posible de adquirir.

La topología de anillo se caracteriza principalmente por un camino unidireccional cerrado que puede conectar todos los nodos, dependiendo del control de acceso al medio; se le brindan distintos nombres a esta topología, entre ellos esta:

• Bucle: el cual se utiliza para designar anillos en los que el control de acceso está centralizado (una de las estaciones se encarga de controlar el acceso de la red).
• Anillo: el cual se utiliza cuando el control de acceso está distribuido por toda la red. Como las características de uno y otro tipo de la red son prácticamente las mismas, utilizamos el término anillo para las dos.

En cuanto a la fiabilidad de esta topología de Anillo presenta las mismas características que la de la topología de Bus: la avería de una estación puede aislarse fácilmente, pero una avería en el cable inutiliza la red. Sin embargo, es más fácil de encontrar a este problema, ya que el cable está físicamente dividido por las estaciones.

En esta topología los nodos están unidos físicamente a un conector central (llamado concentrador de cables o centro de cableado) en forma de estrella.

Ventajas de topología en anillo:

• La principal ventaja de la red de anillo es que se trata de una arquitectura muy sólida, que pocas veces entra en conflictos con usuarios.
• La mayor ventaja que posee es el costo, pues para crearla, basta con que los equipos cuenten con tarjetas de red y con que exista un cable coaxial que una un punto con otro.
• Si se poseen pocas estaciones puede obtenerse un rendimiento óptimo.
• El sistema provee un acceso equitativo para todas las computadoras.
• Esta topología usa menos cable que la topología de estrella.
• Se puede operar a grandes velocidades, y los mecanismos para evitar colisiones son sencillos.

Desventajas de topología en anillo:

• La ruptura de algún cable o fallo de un nodo altera el funcionamiento de toda la red, al igual que las distorsiones afectan a toda la red.
• La topología en anillo utiliza más cable que la topología en bus pero menos que la topología en estrella.
• En algunos tipos de topología en anillo es necesario bajar todo el sistema para agregar nodos.
• Si se posee gran cantidad de estaciones el rendimiento decaerá.
• En algunos casos para conectar una máquina al sistema es necesario desconectarlo de varias máquinas.
• Posee una mayor lentitud en la transmisión de la señal, debido a que la información es repartida por todo el anillo.

                     Topología de doble anillo

La topología de anillo doble es igual a la topología de anillo, con la diferencia de que hay un segundo anillo redundante que conecta los mismos dispositivos.

En otras palabras, para incrementar la fiabilidad y flexibilidad de la red, cada dispositivo de red forma parte de dos topologías de anillo independiente.
La topología de anillo doble actúa como si fueran dos anillos independientes, de los cuales se usa solamente uno por vez.

En lugar de un anillo, hay dos para aumentar la fiabilidad de la red.

Uno de los anillos se utiliza para la transmisión y el otro actúa como anillo de seguridad o reserva. Si aparece un problema, como un fallo en el anillo o una ruptura del cable, se reconfigura el anillo y continúa la transmisión.

Una de las ventajas de la topología de anillo doble es la redundancia.

La red FDDI es un ejemplo de anillo doble.

FDDI utiliza el sistema de pase de testigo en una configuración de doble anillo. El tráfico en una red FDDI está formado por dos flujos similares que circulan en direcciones opuestas alrededor de dos anillos que giran en sentido contrario. Un anillo se denomina «anillo principal» y el otro «anillo secundario».

En un anillo doble, dos anillos permiten que los datos se envíen en ambas direcciones. Esta configuración crea redundancia (tolerancia a fallos), lo que significa que si uno de los anillos falla, los datos pueden transmitirse por el otro.
Normalmente, el tráfico sólo circula por el anillo principal. Si el anillo principal falla, automáticamente FDDI reconfigura la red, de forma que los datos circulen por el anillo secundario en la dirección opuesta.

Topología jerárquica

2.

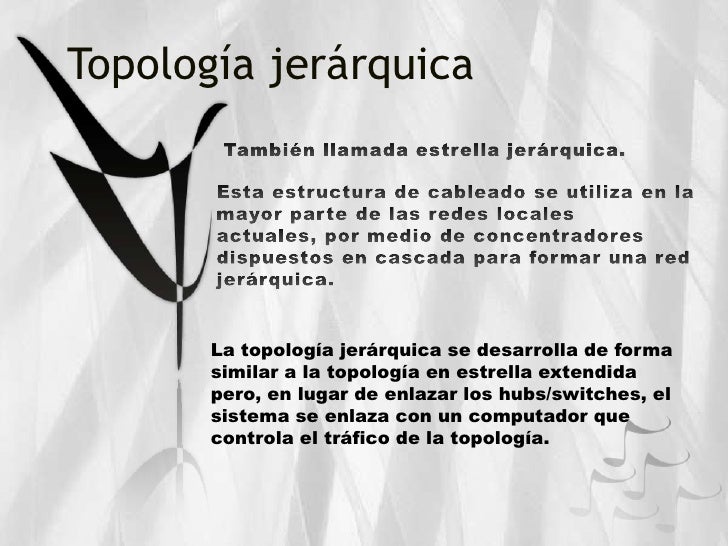

3.    La topología jerárquica se desarrolla de forma similar a la topología en estrella extendida pero, en lugar de enlazar los hubs/switches, el sistema se enlaza con un computador que controla el tráfico de la topología.
4.

5.
6.

7.  Un sistema jerárquico no es más que una red cuya configuración obedece a un conjunto de reglas específicas uno de los tipos de configuración considerados resulta ser la Red en árbol,que no es otra cosa que lo que denominamos estructura jerárquica.
8.  Topología jerárquica

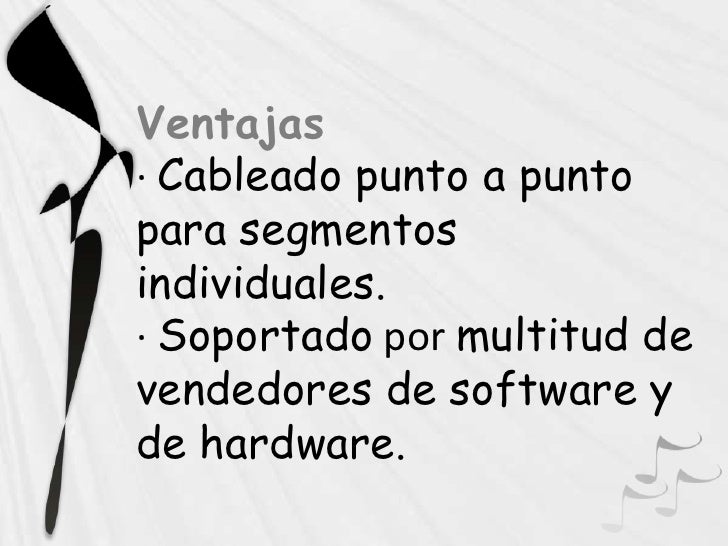

9.  Ventajas: Cableado punto a punto para segmentos individuales.
10. * Soportado por multitud de vendedores de software y de hardware.
11.  Desventajas: La medida de cada segmento viene determinada por el tipo de cable utilizado.
12.  Si se viene abajo el segmento principal todo el segmento se viene abajo con él.· Es más difícil su configuración.
13. *Se requiere mucho cable.
14. *La medida de cada segmento viene determinada por el tipo de cable utilizado.
15. *Si se viene abajo el segmento principal todo el segmento se viene abajo con él.
16. *Es más difícil su configuración.

17. CARACTERÍSTICAS DE LA TOPOLOGÍA JERÁRQUICA

    - LOS NODOS SE CONECTAN FORMANDO UNA ESTRUCTURA JERARQUICA, LOS NODOS DE UN NIVEL INFERIOR SE CONECTAN RADIALMENTE A UN NODO DE NIVEL SUPERIOR

    - LOS DATOS SON CONMUTADOS POR EL NODO JERARQUICO

    - LOS CAMBIOS EN LA CONFIGURACION SE PUEDEN HACER CENTRALMENTE.

    - ES LA TOPOLOGIA UTILIZADA EN LAS REDES TIPO TELEFONICO

18.




Topología Hibrida

Es una de las más frecuentes y se deriva de la unión de varios tipos de topologías de red Su implementación se debe a la complejidad de la solución de red tienen un costo muy elevado debido a su administración y mantenimiento

TOPOLOGÍA HIBRIDA SE DIVIDE EN: Topología en estrella-bus Topología en estrella-anillo

TOPOLOGÍA EN ESTRELLA-BUS: Es en realidad una estrella que funciona como si fuese en bus. Como punto central tiene un concentrador pasivo (hub) que implementa internamente el bus, y al que están conectados todos los ordenadores. En esta topología cuando una configuración en estrella está llena, podemos añadir una segunda en estrella y utilizar una conexión e bus para conectar las dos topologías en estrella.

TOPOLOGÍA EN ESTRELLA-ANILLO. A simple vista, la red parece una estrella, aunque internamente funciona como un anillo. • El concentrador utilizado cuando se está utilizando esta topología se denomina MAU (Unidad de Acceso Multiestación). • Se utiliza un concentrador, como dispositivo central, de esta forma, si se rompe algún cable sólo queda inoperativo el nodo que conectaba.

VENTAJAS DE LA TOPOLOGÍA HIBRIDA: Confiable Tienen mayor tolerancia a fallos que otras topologías. Una topología híbrida puede diagnosticar y aislar los fallos de manera eficiente. Un fallo de la red no afectará el rendimiento del resto de la red. Flexible Las topologías híbridas son flexibles y están diseñadas para adaptarse a una variedad de entornos de red y necesidades. Efectiva es capaz de aprovechar las fortalezas de las topologías de otros tipos e ignorar sus debilidades. Esto resulta en una red compleja que es más eficiente y eficaz que las topologías individuales.

DESVENTAJAS DE LA TOPOLOGÍA HIBRIDA: Son caras, difíciles de establecer, extender y resolver cuando se presentan problemas. Requiere más cableado entre sus nodos que otros tipos de redes. Los concentradores inteligentes están diseñados para proporcionar aislamiento de fallos y procesamiento automáticos. Constantemente escanean la red, recogen información sobre todos los nodos Requieren puntos o centros inteligentes de concentración. Las redes híbridas de gran tamaño comúnmente requieren varios concentradores inteligentes.



Punto de vista personal

Las topologías de redes son un tema de gran importancia para el estudio, ya que es muy interesante aprender sobre cada una de las distintas topologías y ponerlas en práctica.

Existen distintos tipos de topologías, algunas más fácil de manejar y aprender que otra.
